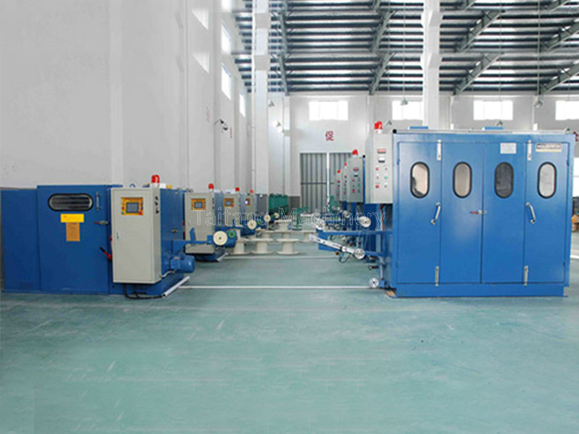

高速串聯生產線

TF-Ф70+35型高速絕緣芯線串聯生產線

《設備配置及技術規范》

一、設備用途

該設備適應于高品質數字通信電纜,各類局域網絡線(5/5e類、6/6e類、7類)，市話電纜拉絲絕緣芯線高速擠出生產。

二、主要規范

1．制造線種：高品質數字通信電纜,各類局域網絡線(5/5e類、6/6e類、7類)。

2．押出材料：適應于PVC、PP、PE、SR-PVC等高速擠出塑料，塑化程度100%。

3．拉絲機輸入導體直徑 min. 2.6 mm，max. 3.0 mm；

4．拉絲機輸出導體直徑 min. 0.40 mm，max. 1.0mm；

5. 銅導體延伸率 18～28 %；

6. 最大絕緣外徑 3.0 mm

7. 產品結構 實心+色條；

8．最大線速：800～1200m/min。（線速度依線徑而定）

9．中心高度：1000mm。

10．電    源：380V+10%  50HZ  三相五線制

11．操作方向：主機（從    至     操作）

三、主要組成部件：
